太阳能电池片隐裂及识别方法

核心提示:隐裂是电池片的缺陷。

1什么是“隐裂”?

隐裂是电池片的缺陷。

由于晶体结构的自身特性,晶硅电池片十分容易发生破裂。晶体硅组件生产的工艺流程长,许多环节都可能造成电池片隐裂(据西安交大杨宏老师的资料,仅电池生产阶段就有约200种原因)。隐裂产生的本质原因,可归纳为在硅片上产生了机械应力或热应力。

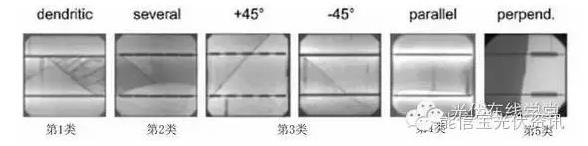

2011年,德国ISFH公布了他们的研究结果:根据电池片隐裂的形状,可分为5类:树状裂纹、综合型裂纹、斜裂纹、平行于主栅线、垂直于栅线和贯穿整个电池片的裂纹。

2“隐裂”对组件性能的影响

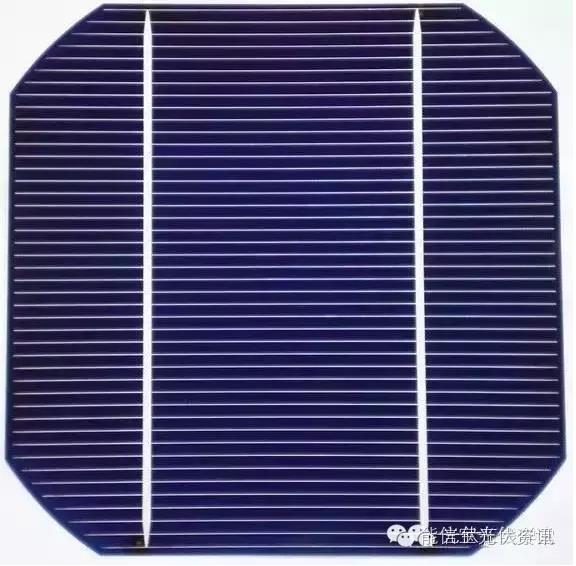

不同的隐裂,对电池片功能造成的影响是不一样的。先来看一张电池片的放大图。


       根据晶硅电池的结构,如上图,电池片产生的电流要依靠“表面的主栅线及垂直于主栅线的细栅线”搜集和导出。当隐裂导致细栅线断裂时,细栅线无法将收集的电流输送到主栅线,将会导致电池片部分甚至全部失效。

基于上述原因,对电池片功能影响最大的,是平行于主栅线的隐裂(第4类)。根据研究结果,50%的失效片来自于平行于主栅线的隐裂。

45°倾斜裂纹(第3类)的效率损失是平行于主栅线损失的1/4。

垂直于主栅线的裂纹(第5类)几乎不影响细栅线,因此造成电池片失效的面积几乎为零。

相比于晶硅电池表面的栅线,薄膜电池表面整体覆盖了一层透明导电膜,所以这也是薄膜组件无隐裂的一个原因。

有研究结果显示,组件中某单个电池片的失效面积在8%以内时,对组件的功率影响不大,组件中2/3的斜条纹对组件的功率稳定没有影响。因此,当组件中的电池片出现隐裂后,可能会产生效率损失,但不必谈隐裂“色变”。

3检测“隐裂”的手段

EL(Electroluminescence,电致发光)是简单有效的检测隐裂的方法。其检测原理如下。

电池片的核心部分是半导体PN结,在没有其它激励(例如光照、电压、温度)的条件下,其内部处于一个动态平衡状态,电子和空穴的数量相对保持稳定。

如果施加电压,半导体中的内部电场将被削弱,N区的电子将会被推向P区,与P区的空穴复合(也可理解为P区的空穴被推向N区,与N区的电子复合),复合之后以光的形式辅射出去,即电致发光。

当被施加正向偏压之后,晶体硅电池就会发光,波长1100nm左右,属于红外波段,肉眼观测不到。因此,在进行EL测试时,需利用CCD相机辅助捕捉这些光子,然后通过计算机处理后以图像的形式显示出来。

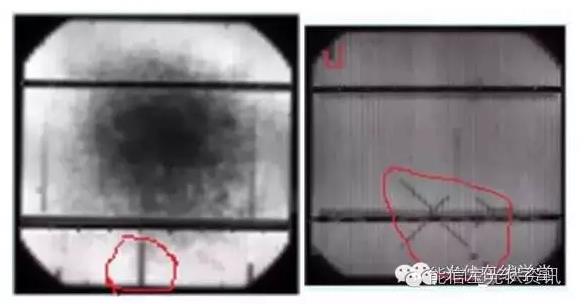

给晶硅组件施加电压后,所激发出的电子和空穴复合的数量越多,其发射出的光子也就越多,所测得的EL图像也就越亮;如果有的区域EL图像比较暗,说明该处产生的电子和空穴数量较少,代表该处存在缺陷(复合中心);如果有的区域完全是暗的,代表该处没有发生电子和空穴的复合,也或者是所发光被其它障碍所遮挡,无法检测到信号。

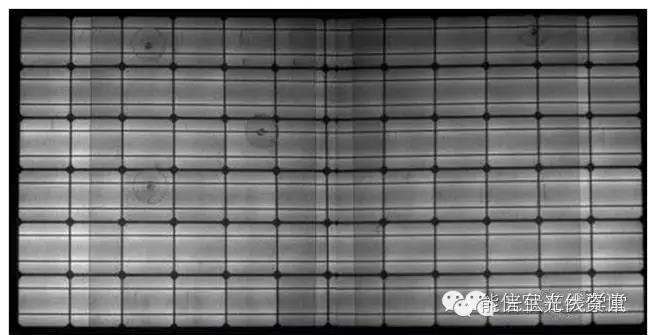

图中中间扭曲是因为组件尺寸太大,图像采用了拼接方式,属于正常现象。
